電子秤方案開發

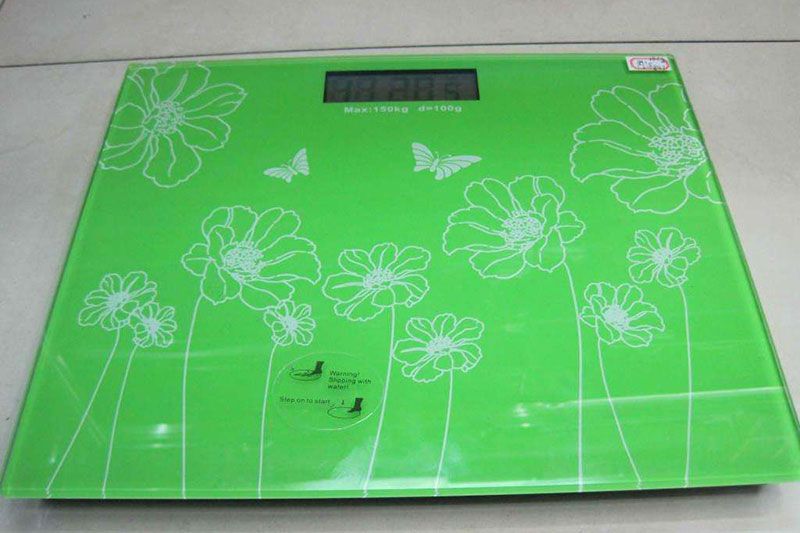

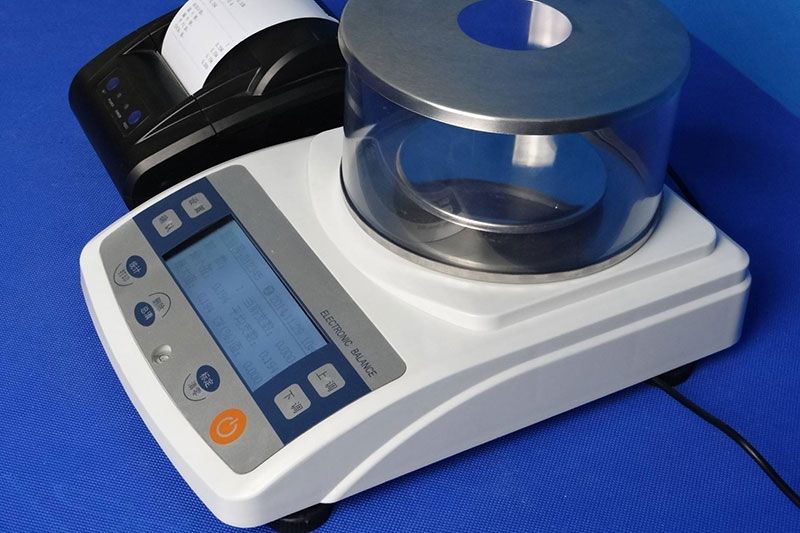

電子秤使用來稱重的衡器，應用范圍從交易市場、企業、廠礦,還是到每個家庭單元，可謂道處可見。其中家庭使用的細分有廚房秤、體重秤、體脂秤等。電子秤主要是利用力的杠桿平衡原理以及胡克定律測定物體質量的一種工具，在物體重力的作用下，彈性體產生變形進行測定重力的量值。電子秤主要有稱重傳感器、稱重臺、稱重顯示儀、屏蔽信號電纜以及接線盒等組成。
一、電子秤的方案原理
1、電子秤的運行原理
電子秤的稱重儀檢測系統主要由：傳感放大電路、數據采集（模/數轉換）電路、中央處理單元、反饋調零電路、外部通信和電源支持等部分組成傳感放大檢測電路的功能是把重量信號通過應變片傳感器轉換為微變電壓信號，并將其放大到適合模/數轉換芯片所接收的電壓信號并進行A/D轉換。儀表的系統誤差主要在該部分產生，因而該部分的設計關系若整個系統的精度。中央處理單元負責整個系統的運轉控制，并進行數據處理、自動校正、量程自動轉換、自適應傳感器更換，最終將待顯示數據傳送給人機交互界面系統。外部通信是指檢側系統的CPU與人機交互界面系統的CPU之間進行指令和數據傳送的電路電源系統為系統的穩定運行提供良好的供電系統，并提供高精度供橋電源。
2、電子秤稱量的過程
首先將稱量的重物放在稱重臺上，稱重臺由于受到重力的作用將會產生彈性變化，發生彈性變化的傳感器彈性體將會產生激勵電壓，產生的電壓值與物體的重量成一定比例，從而通過放大電路轉化為數字信號在稱重顯示儀中顯示出來。
二、電子秤的主要結構部件
1、稱重傳感器
電子秤通常使用的是電阻應變式稱重傳感器，而這其中的結構也較為的簡單，技術趨向成熟，并且制造簡單，具有準確性高、價格低等優勢。電子秤（大型電子汽車衡除外）通常使用四只稱重傳感器，它們之間使用并聯方式，因為使用了多個稱重傳感器，所以每個稱重傳感器的輸出電阻抗、靈敏度等方面的數據會存在著差異，導致了稱重結果的誤差。所以要想解決這個問題可以對每個傳感器的輸出端都鏈接接線盒裝置，并且獲得輸出。
2、傳感器接線盒
傳感器接線盒可以把全部傳感器的接線匯合到一起，主要的結構是一個無源電阻網絡，其中的每個稱重傳感器配備了一個或是兩個可調電阻，并且和傳感器進行并聯。當調節接線盒的一個電阻時，就會改變傳感器的輸出阻抗，這樣可以使得電子秤中的全部傳感器輸出阻抗達到一致，并滿足標準。
3、稱重顯示儀表

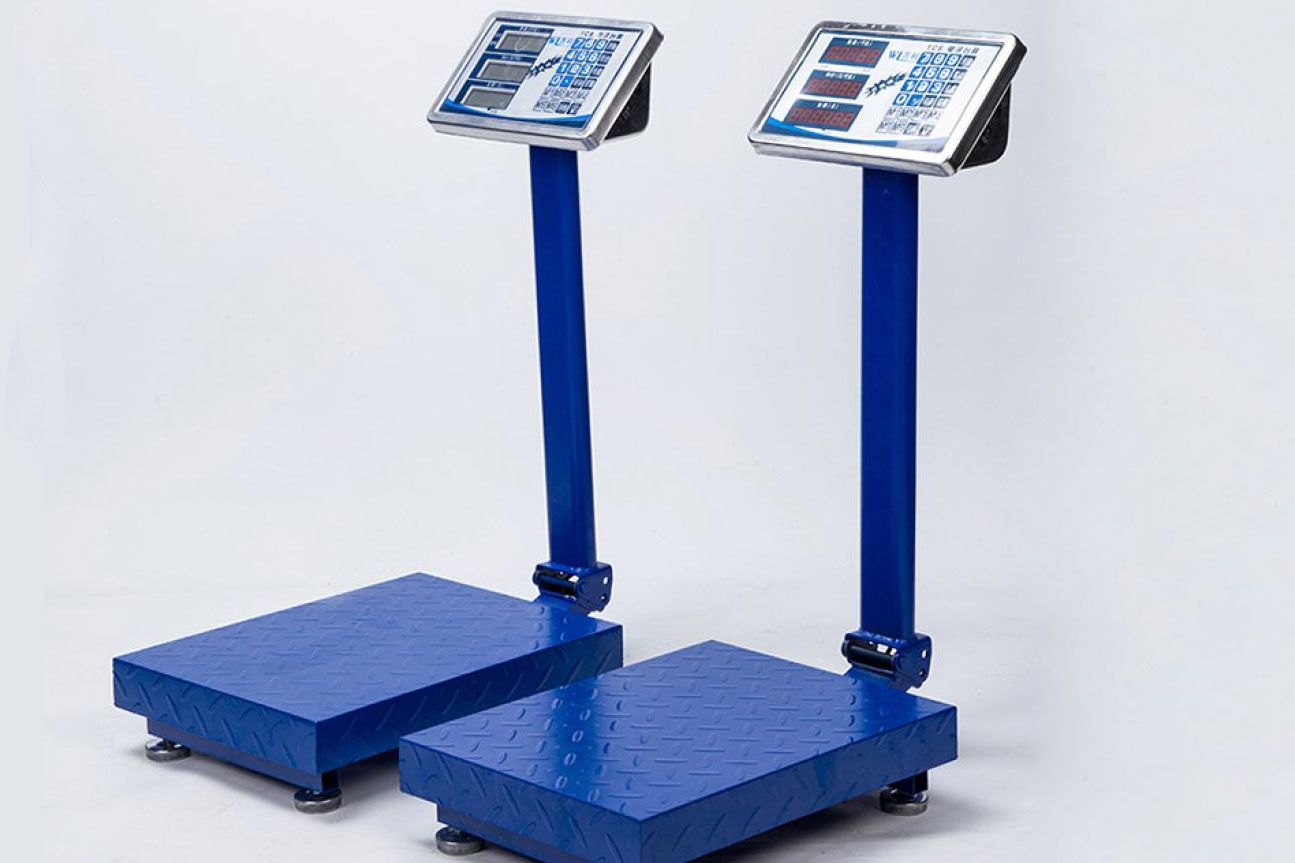

電子秤稱重顯示儀表就是所謂的表頭，作用是給使用者提供電子秤信息，也是電子秤功能集中位置。工作流程為表內電源經過主線內的電源線給稱重傳感器提供電源，在存在物體的情況下，傳感器的彈性體發生變化，吸附在彈性體上的電阻應變片的組織就會改變，這是傳感器就會得出和重量數值向成比例的電信號。
儀表的另一個功能是讓使用者和儀表之間進行交流，使用者能夠利用儀表上的數字來輸入相關的信息，儀表就能做稱重、計算價錢等工作，將電子秤的功能發揮處理啊。并且因為稱重結果是屏幕數字所以準確性更高，不會存在指針秤容易誤讀的情況。
三、智能電子秤硬件設計方案
智能電子秤由數據采集模塊、數據處理模塊、按鍵處理模塊、超重報警模塊、顯示模塊與主控制器模塊等組成。其中：數據采集模塊由電阻應變計、彈性器件、電阻和外殼等組成。數據處理模塊將數據采集模塊中的信號進行放大并實現A/D轉換，然后再將處理后的信號傳送給單片機，進而在顯示屏上做出相應的顯示。
1、數據采集模塊
傳感器的選用是智能電子秤的核心問題。由傳感器構成的承重系統要求有較強的環境適應性、同時精度與靈敏度也要滿足設計要求。綜合考慮，本智能電子秤的傳感器選用電阻式應變片。智能電子秤的數據采集模塊包括電阻應變計、彈性器件、電阻和外殼。
2、數據處理模塊
數據處理模塊需要將采集到的信號進行放大，同時還要完成模數轉換，在滿足數據處理功能的情況下，電路硬件設計越簡單越好?；谶@樣的考慮，智能電子秤選用一款24位A/D轉換芯片用于數據處理。該芯片片內集成了穩壓電源、片內時鐘與信號放大功能，無需再添加額外的外圍電路、集成度高、成本低且易于實現，它與MCU可直接連接。所有控制信號均由單片機的管腳來進行驅動，電路簡單，也無需再對其片內的寄存器進行編程，從而降低了硬件與軟件的設計難度。
3、單片機控制模塊
綜合考慮到電子秤的成本與功耗，智能電子秤的主控制模塊采用8051系列單片機，它是一款８位單片機，功能強大、價格低廉，完全能夠滿足性能要求。
4、按鍵模塊
因單片機的I/O口資源有限，按鍵模塊需要進行優化設計再與單片機連接。本設計采用矩陣按鍵，只需與單片機的P3口相連，通過行掃描進行鍵位識別，同時利用軟件編程消除按鍵抖動現象，確保鍵值的正確識別。這種鍵盤設計節約了單片機I/O口資源，提高了單片機I/O口的利用率。本智能電子秤設計的是4*4薄膜矩陣鍵盤，鍵盤上的0~9用來設定單價，*為小數點，A為累計功能按鍵，B為清零功能按鍵，C為去皮功能按鍵，用戶可以通過按鍵進行相應的操作。
5、顯示模塊
本智能電子秤采用LCD顯示屏。LCD與單片機硬件連接簡單，LCD具有驅動電壓低、功耗小、使用壽命長等優點，是一種非常常用的顯示器。
6、超重報警電路
超重報警電路用來提示用戶切勿放置太重的物體進行稱量，以免損壞傳感器。它由三極管、發光管和蜂鳴器等組成。
四、電子秤誤差的成因
1、四角偏載誤差
電子秤四角偏載造成的電子秤稱量誤差主要是因為傳感器的靈敏度，對于電子秤四角偏載誤差的測試主要是在電子秤加載后，被測量物品在稱重臺上的位置變化不會造成測量結構額變化。由于電子秤電阻應變計以及電子秤的稱重傳感器等制作材料以及制作工藝的差距造成稱重傳感器的靈敏度在一定程度上有所不同，從而引起相同的激電壓，但是由于稱重傳感器的信號輸出不同，所以造成四角偏載誤差的產生。為了能夠有效減少誤差，所以應該選擇抗沖擊能力和抗傾斜能力良好的傳感器，還應該在稱重傳感器的信號輸出的支路上連接電位器，可以通過調整阻值，采用電阻分壓的原理使各個支路上的信號輸出平衡，從而保證電子秤測量的準確性。
2、稱量誤差
造成電子秤稱量誤差的原因主要有以下幾種：
（1)零點漂移零點漂移主要是由于電子秤在使用的過程中，由于受到多次大小不同的沖擊載荷，導致傳感器的受力情況次數多且復雜，在達到一定的極限時造成電子秤傳感器的觸點發生變化，使傳感器檢定時的原始狀態發生改變，從而導致電子秤稱量誤差的出現。
（2）稱重臺檫靠稱重臺的擦靠對力的傳遞有很大的影響，一所以這就會導致加載重物時，其物品的重量不能完全在電子秤的稱重傳感器上作用，從而導致稱重傳感器的輸出信號偏小，這種情況主要發生在稱重負荷較大的重物時，其顯示值就會減小，從而產生稱量誤差。針對上述的稱量誤差，在對電子秤制作的過程中首先應該選擇精度適當以及質量過關、抗沖擊能力強的傳感器，然后在傳感器安裝的過程中應該注意牢固可靠，對于引線應該具有適當?shù)谋Ｗo，秤體應該具有足夠的剛性，電子秤的保護裝置可靠。
3、鑒別力誤差
在電子秤使用過程中，電子秤對物品載荷的細小變化的反應能力被成為是鑒別力。對于電子秤使用中鑒別力的測試主要是為了檢驗電子秤秤體結構的摩擦以及連接。所以對于電子秤來說，連接中的應力和摩檫是造成鑒別力誤差的成因，并且由于鑒別力誤差是主要針對的是細小的載荷變化，因此電子秤的稱重儀表和稱重傳感器的分辨率對其造成的影響也是非常大的。
4、重復性誤差
重復性誤差主要是在相同的環境和相同載荷下，經過數次的進行試驗造成電子秤輸出讀數產生的誤差。電子秤重復誤差除了使用過程中風力、重力以及濕度、溫度等造成的誤差外，還有以下幾點造成的重復性誤差：
（1）電子秤傳感器條件不滿足造成重復性誤差，針對這種情況，這就要求電子秤在使用的過程中，電子秤的傳感器的激勵電壓、參數的一致性以及秤體的傳力特性等都應該滿足條件，并且要求電子秤的秤體的傳力機構在傳感器所承受的載荷與物品的重量成正比的情況下，才能避免重復性誤差。
（2）電子秤傳感器的側向力引起的重復性誤差
電子秤在使用的過程中由于受到環境的影響，可能會造成載荷接收器出現位移的現象，從而造成傳感器的作用力傾斜或者出現側向力，傳感器側向力主要是在傳力機構設計以及制造過程中的誤差引起的。
五、電子秤誤差的解決措施
1、正確使用的電子秤
在采用電子秤進行稱量物品的過程中，由于電子秤主要是通過稱重傳感器進行稱量的，所以在使用的過程中對于被秤的物品應該輕拿輕放。并且還應該把電子秤放置在干燥通風、平穩、水平的平面上，保證電子秤的四腳平穩，這樣不僅能夠保證稱重的準確性，而且對保護電子秤具有重要的作用。
2、定期進行檢定電子秤
由于電子秤使用環境以及使用時間過久會造成元器件老化，并且其準確度也會受到一定的影響，所以對電子秤進行定期檢定，不僅能夠?qū)﹄娮映佑嬃啃阅苓M行評價，而且還能查找出造成電子秤準確性的原因，所以定期進行檢定電子秤，對保證電子秤的準確性和延長使用壽命具有重要的作用和價值。
3、使用高性能的單片機電路
電子秤內部主要使用的單片機電路，所以為了能夠提高電子秤的準確性以及使用性能，可以采用高性能的單片機，比如可以采用單片機內部帶有8K的字節的FLASHROM,這種性能的單片機不僅價格便宜，功耗低，使用壽命長，并且無論在任何地方都不會對輸出值有所影響。
