智能照明系統方案開發
20世紀90年代初，隨著計算機技術和網絡技術的發展，人們對于工作生活環境、能源節約更高的要求，在一些建筑物中的重要場所，簡單的開關控制已不能滿足需求，從而產生了智能照明控制方式。照明控制已不再簡單歸屬于樓宇自動化系統。所謂智能照明控制，就是根據某一區域的功能、每天不同的時間、室內外亮度或該區域的用途來自動控制照明設備，并能夠?qū)崿F(xiàn)集中統一管理與監控的功能，結合現代照明技術與照明藝術，科學地管理照明設備，讓人們不僅在照明技術參數指標方面達到標準的要求，而且在舒適、明亮并富有藝術魅力的照明環境工作和生活。
樓宇自動化系統已經實現了對照明的分區自動控制，但它僅限于對照明回路的開關控制。智能照明控制系統以環境調光為特色，用弱電的數字信號來調節強電的模擬電壓輸出，使照明亮度連續可調，同時，又利用計算機可存儲的特點，將設定的照明參數、時間參數預先存儲起來，達到可預置場景調光以及完成前面提到的各種控制功能。為了能更好地了解智能照明的相關技術，我們必須先建立起有關智能照明控制和傳統照明控制的一些概念。
一、智能照明系統簡介
智能照明控制系統是包括了強電和弱電控制的一體化、不可分割的控制系統。傳統的照明控制系統是典型的強電控制系統，它的選型配置首先取決于照明回路的數量、負載的容量、負載的類型，這決定了系統的投資主體。它的安裝、調試也都必須與照明供電及負載回路緊密結合。樓宇自動化系統中的照明控制是通過計算機發出控制信號，執行端用接觸器控制照明回路，是一個典型的弱電控制強電的系統。智能照明控制在智能建筑中的定位是比較靈活的，當它作為獨立的照明控制系統出現時，既可以實現獨立的照明控制，也可以提供與樓宇自動化系統的接口，實現弱電系統對照明的控制，當它作為樓宇自動化系統的一部分出現時，照明系統又有較大的獨立性，完全可以脫離智能建筑系統獨立工作。所以，無論是把智能照明控制系統劃歸“強電”還是劃歸“弱電”，必須要注意到客觀上它與強弱電各方的關系。
二、智能照明系統的應用領域
智能照明和一般常規照明相結合、智能照明和樓宇自動化系統相結合。如果將一個建筑物的所有場所都納入智能照明控制系統，這樣從造價、實用性等多方面考慮都是不可能的和不現實的。一般講，像賓館大堂、展覽大廳、體育館、報告廳和多功能廳等大型場所，宴會廳、電視電話會議室、多媒體交流廳以及指揮中心等中型場所，貴賓接待室、小會議室、領導辦公室等小型場所，以及景觀照明場所等，都是納入智能照明控制系統的首選場所。
智能照明應該突出降低電能消耗的功能。除了上面提到的智能照明場所外，從降低照明電能消耗方面考慮，應對道路照明、公共場所等的照明采用智能照明控制，以降低電能消耗。
三、智能照明系統的功能特點
（1）集中控制和多點操作功能。在任何一個終端均可控制不同位置的燈具，或者是在不同的終端可以控制同一盞燈。使用各種方式管理燈光控制系統，用戶可以使用最簡便的方法在任意時候、任意地點控制自己房間中的設備。
（2）軟啟動和軟關斷功能。白熾燈的燈絲處于冷態時的電阻值要比熱態時小很多。據測算，燈絲啟動電流可以達到工作電流的14倍以上。僅僅用開關方式把燈打開，燈絲中將通過非常大的電流，造成沖擊，這就是很多白熾燈在開燈的瞬間容易燒壞的原因。
通過把燈慢慢地調亮到設定的水平，稱為軟啟動，燈光慢慢地熄滅稱為軟關斷。開燈時，燈光由暗漸漸變亮；關燈時，燈光由亮漸漸變暗，避免亮度的突然變化刺激人眼，給人眼一個緩沖，保護眼睛，而且避免大電流和高溫的突變對燈絲的沖擊，保護燈泡，延長燈具的使用壽命。
（3）能成功抑制電網的浪涌電壓。具備電壓限定和軛流濾波等功能，避免過電壓和欠電壓對光源的損害。結合照明燈具的軟啟動和軟關斷，可以延長燈泡的壽命。降低燈泡的亮度也可以延長燈泡的壽命。減低10%的亮度，燈泡可以延長1倍的壽命，而減少50%，可以延長到20倍。
延長光源壽命不僅可以節省大量資金，而且大大減少更換燈管的工作量，可以降低照明系統的運行費用，管理維護也簡單。無論是熱輻射光源，還是氣體放電光源，電網電壓的波動是光源損壞的一個主要原因。因此，有效地抑制電網電壓的波動可以延長光源的壽命。

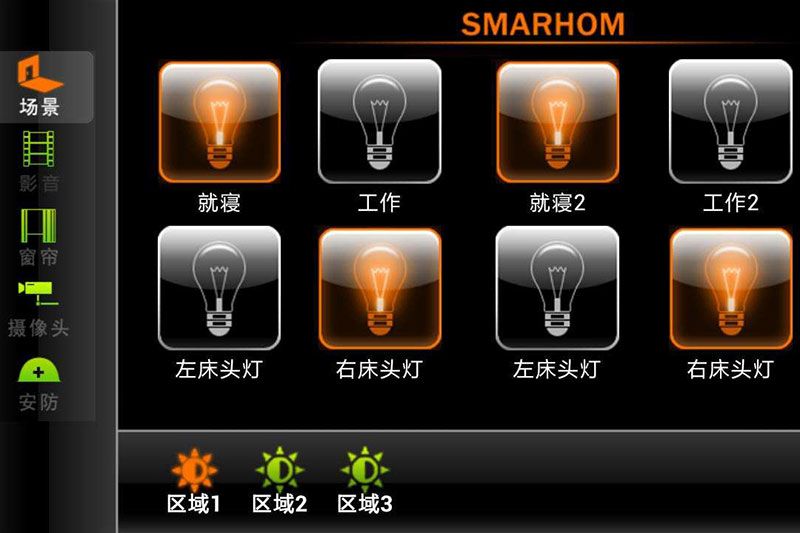

（4）燈光明暗調節功能。無論是在會客、看電視、聽音樂或與家人在一起或獨自思考，調節不同燈光的亮度，更能創造舒適、寧靜、和諧、溫馨的氣氛，可以通過本地開關來進行光的調亮和調暗，也可以利用集中控制器或者是遙控器，只需要按鍵或進入功能設置，就可以調節光的明暗亮度，達到預期的照明效果。
（5）全開全關和記憶功能。整個照明系統的燈可以實現一鍵全開和一鍵全關的功能。當在入睡或者是離家之前，按一下全關按鈕，全部的照明設備將全部關閉。
（6）定時控制功能。通過日程管理模塊，實現對燈光的定時開關。例如，辦公樓可以根據工作的前后、休息、打掃等不同時間段，執行時間照明控制程序，對辦公室、過道、走廊的燈光進行統一地管理，既節約能源，又便于管理。例如在起居室中，可根據時間設定23:00后，場景照明自動切換到睡前場景照明。睡覺前還可以從集中顯示器中查看各房間的燈是否關閉。
（7）場景設置。對于固定模式的場景無需逐一開關燈和調光，只進行一次編程，就可以按一個鍵控制一組燈，這就是場景設置功能。只需一次輕觸操作即可實現多路燈光場景的轉換，還可以得到想要的燈光和電器的組合場景。智能照明控制系統借助各種不同的“預設置”控制方式和控制組件，對不同時間不同環境的光照度進行精確設置和合理管理，實現節能。這種自動調節照度的方式，充分利用室外的自然光，只有當必需時才把燈點亮或點亮到要求的亮度，利用最少的能源保證所要求的照度水平，節電效果十分明顯，一般可達30%以上。
（8）本地開關?？梢园凑掌匠５牧晳T直接控制本地的燈光。根據需求，開關可以任意設定所需控制對象，比如門廳的按鈕可以用來關閉所有的燈光，既節能、安全，又非常方便。
（9）紅外、無線遙控。在任一個房間，用紅外手持遙控器控制所有聯網燈具(無論燈具是否處在本房間內)的開關狀態和調光狀態，不需要進入房間后開燈，在進入任一間居室前就可以用遙控器打開燈光。
（10）遠程公共數據網絡控制。通過任何一部普通電話或手機，實現對燈光或場景的遠程控制。該功能可以模擬主人不在家的燈光狀況，以迷惑可能出現的竊賊。
（11）照明系統還有停電自鎖的功能。當家里停電，來電以后所有的燈將保持熄滅狀態。智能照明系統還能夠和安防系統聯動。當有警情發生時候，設置在家里陽臺上的燈會不停閃爍報警。
四、智能照明的系統組成

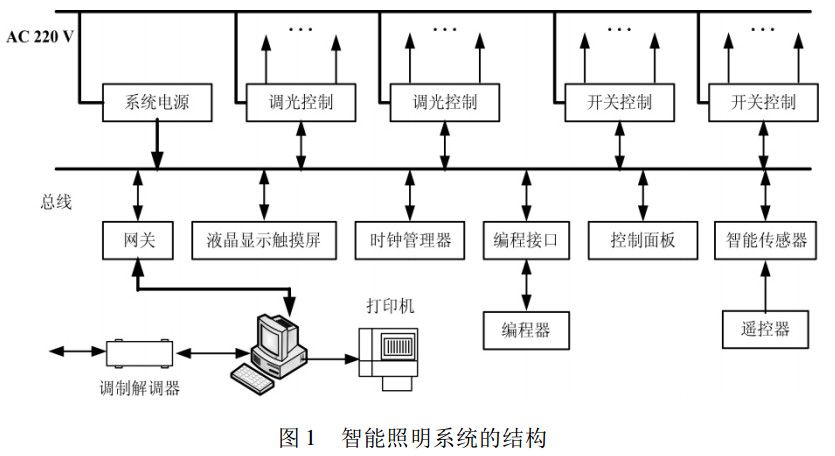

智能照明控制系統由控制對象與控制器通過網絡組成。整個系統由三部分組成:現場控制單元、現場檢測單元、信號傳輸及系統管理單元，智能照明系統的結構圖如圖1所示。
1、智能照明系統的現場控制單元
現場控制單元包括智能開關/繼電器、調光器、可調光電子鎮流器、智能燈具、控制面板、時鐘管理器等控制裝置?？刂蒲b置應具有光源軟啟動、熱態自動延時啟動、軟關斷、電源電壓浪涌限制等保護功能、狀態參數檢測的檢測功能及電源異常狀態時啟動應急照明功能。

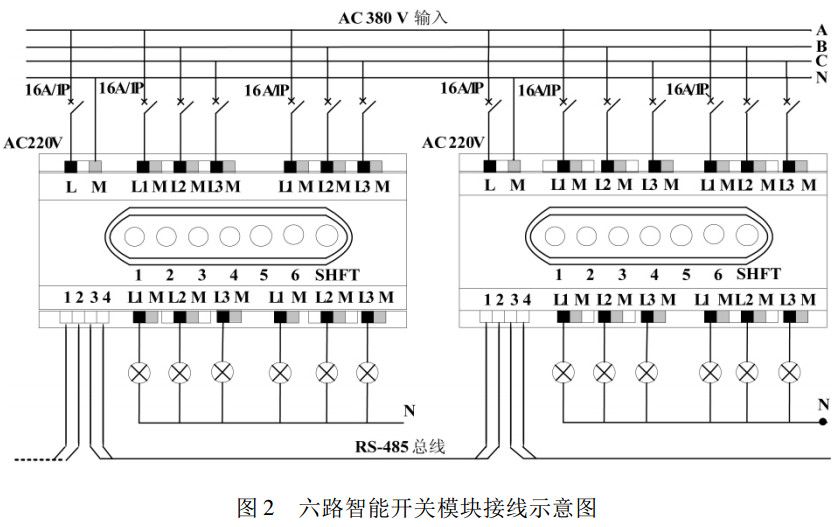

（1）智能繼電器：智能繼電器用來直接控制照明設備供電線路的開啟與關閉，它是一種執行裝置。6路智能開關模塊接線示意圖如圖2所示。通過RS-485網絡接收智能主機或智能控制面板，經過微控制器的控制程序分析、解碼、計算后來驅動各路繼電器線圈，從而達到控制繼電器吸合與斷開的目的。它具有本地手動開啟、輸出狀態顯示、場景模式存儲等功能。

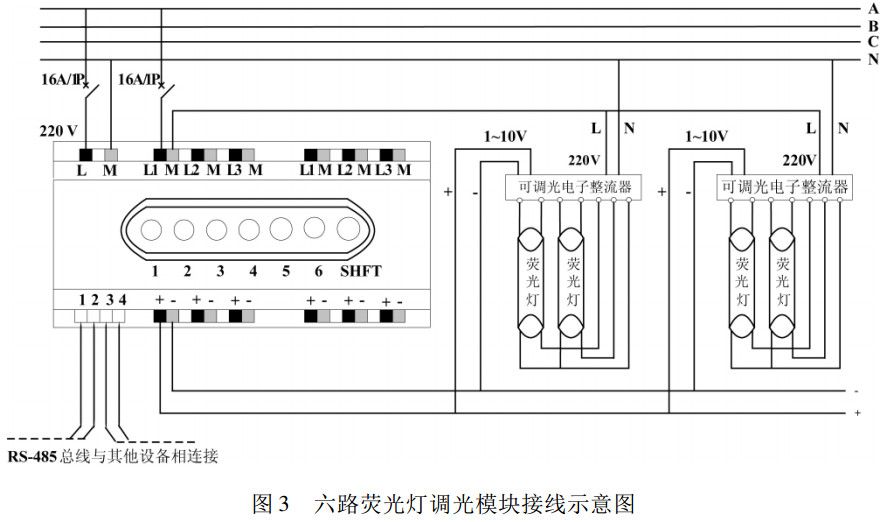

（2）調光控制器：調光模塊是控制系統中的主要設備。它的主要功能是對不同功能的燈具進行配電、無級連續調光和開關控制。能適應電源電壓、頻率的變化，具有抑制電磁干擾，改善電源電壓輸出波形，防止高啟動電流和熱沖擊，以及通過軟啟動特性和軟關斷技術來保護燈具、延長燈具壽命。調光控制又分為:前沿相控調光方式(可控硅調光控制器)、后沿調光控制方式(MOS管調光器)、正弦波電壓變換調光器以及可調光電子鎮流器可調光電子鎮流器是采用調頻或脈寬調制(PWM)方式，調節熒光燈燈管的輸入功率，從而達到改變熒光燈輸出光通的目的。目前熒光燈可調光電子鎮流器己較成熟，金鹵燈的可調光電子鎮流器還在發展中，目前已推出的是配陶瓷金鹵燈的，功率在400 W以下。六路熒光燈調光模塊接線示意圖如圖3所示。
（3）控制面板：智能照明中的控制面板相當于傳統照明系統中的照明開關，安裝在便于操作的地方。人們可以通過操作控制面板上的按鈕，來啟動照明系統中的燈光控制回路組合或調用預設置和記憶在調光模塊和開關模塊中的某個燈光場景，實現系統中由不同的照明回路、不同的亮暗搭配而成的燈光效果。
（4）時鐘管理器：用于一周或一年內復雜照明事件和任務的時序設定，可對客廳、餐廳、臥室、洗手間、走廊、景觀照明等系統具有周期性控制特點的場所實施時序控制。一臺時鐘管理器可管理多個區域，每個區域可有多個回路、多個場景。此外，還有液晶顯示觸摸屏。
2、智能照明系統的現場檢測單元
主要包括智能傳感器、電壓、電流檢測單元等，是系統中實現照明智能管理的自動信息傳感元件，具有動靜檢測、照度動態檢測和接收紅外線遙控三種功能。不同的控制策略采用不同的傳感器。
（1）光電傳感器：采用光電池將光信號轉換為電信號，但其輸出信號一般較小，必須加調理電路，可利用來檢測環境的照度或亮度，根據預先設定的照度(亮度)值來控制燈的開關或調光。
（2）靜動傳感器：①無源紅外傳感器，可探測運動的人員發出的熱量(紅外)變化；②超聲波傳感器，可探測由移動人員的反射產生多普勒效應引起的頻率改變；③無源紅外與超聲波結合的傳感器。由于無源紅外傳感器有檢測死區，超聲波傳感器非常敏感易受干擾，源紅外與超聲波結合的傳感器是將兩者結合的雙項技術傳感器，做到了功能互補、克服了兩種傳感器的不足，能夠完成事先不可預知的使用要求。
3、智能照明系統的信息傳輸系統
智能照明控制系統與工業自動控制系統，從系統結構上基本相同，大致可分為監控層和現場層。各層之間通過網絡進行信息交換，實現各種照明控制。與工業控制系統大量使用標準的現場總線協議不同，智能照明更加注重照明產品的功能化和專業化，各生產廠家的產品更多采用自主的總線技術和通信協議。
五、智能照明系統方案總結
智能照明控制系統是一個由中央控制器、主通信干線、分支、信息接口及控制終端等部分構成的對各照明區域控制和信號采樣的網絡系統。智能照明的控制終端由各類調光模塊、控制面板、照度動態檢測器及動靜探測器等元件構成，對各區域分別實施不同的具體控制，主控制器和終端之間通過信息接口等連接，實現控制信息的傳輸。智能照明控制系統實現了對照明系統的集中或分散式的控制，實現了對燈具的合理使用，對于節約用電、提高照明質量、延長燈具壽命、減少導線使用都具有現實意義。
