無線遙控門鈴單片機設計
門鈴是現代家居常見的電子裝置，其作用是可以發出聲音提醒房主有客到訪，門鈴已經成為住宅、辦公場所等場地不可或缺的組成部分。目前多數家用門鈴主要以傳統的有線按鍵式的門鈴為主，操作簡單但難以滿足人們對家居智能化的需求。對于傳統的有線式門鈴，當有到訪者按下門鈴后，房間內的用戶往往需要走到門前為到訪者開門，特別是在別墅、復式房屋等建筑中使用起來非常不便。隨著人們對生質量需求的提高，對人身安全和財產安全重視程度日益加大，家居安防也朝著智能化的方向發展。基于以上問題本文提出了無線遙控門鈴的設計方案，利用紅外無線通信技術實現門鈴在無線控制以及便利性上的突破和改進。
一、無線門鈴總體方案
本設計包含室內機和室外機兩部分。室外機主要包括矩陣鍵盤和液晶顯示屏，訪客按下主人的房間號，同時液晶顯示屏上顯示出對應的房間號，按鍵信號通過串口發送到對應的房間。室內機主要包括響鈴模塊、紅外信號收發模塊和控制按鍵，用戶可以通過手動按鍵進行開門和止鈴，也可以通過紅外遙控器發送的開門命令和止鈴命令，無須行走到門鈴安裝位置即可實現開門和止鈴控制。軟件部分主要包括紅外信號解碼、開關門控制、矩陣鍵盤識別、號碼顯示等模塊。設計采用Altium Designer 16設計硬件原理圖，采用Keil C51作為軟件開發環境，Keil C51具有簡潔的操作界面以及高效的編譯能力，廣泛地用于各類主流單片機的軟件開發設計當中。
二、無線門鈴硬件設計

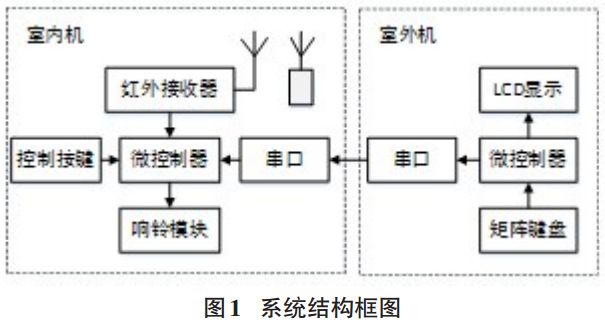

本設計包含室內機和室外機兩部分，系統結構框圖如圖1所示。室內機和室外機都以微控制器為核心，擴展按鍵、紅外、響鈴、顯示和矩陣鍵盤等外圍電路模塊。
2.1單片機控制器模塊

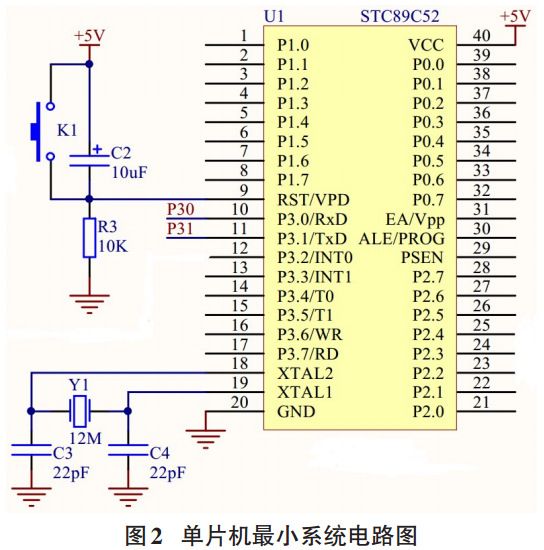

系統的室內機和室外機都使用STC89C51單片機作為微控制器，STC89C51性能穩定且方便開發，具有4組8位的IO端口，非常適合作為小型嵌入式開發的平臺。圖2為室內機控制模塊的最小系統電路圖，包括外接的12MHz晶振、5V輸入電源以及復位電路，復位電路設計中加入了阻容耦合電路，可以有效地去除干擾信號，避免誤操作。室外機微控制器的最小系統電路設計與此類似。
2.2紅外接收處理模塊
紅外遙控是一種廣泛應用的通信和控制手段，由于其結構簡單、功耗低、抗干擾能力強，紅外遙控器首先將遙控按鍵鍵值按照紅外標準編碼格式進行編碼，再由紅外發射器紅外編碼脈沖信號發射出去，紅外接收頭將接收的紅外光信號轉換為相應的電信號，再送往后續電路進行放大和解調處理。紅外控制信號具有抗干擾能力強，信息傳輸可靠，功耗低，成本低，易實現等特點。
本設計中紅外遙控主要實現的是消除門鈴聲音以及開門操作，并不需要進行復雜的數據傳輸。設計中采用1838T紅外接收管作為紅外信號接收裝置，1838T紅外接收頭具有功耗低的特點，工作電流僅有0.7mA左右，其內部集成專用的處理IC，可以將接收的紅外信號放大到微控制器可以識別的數字信號，工作電壓為2.7V-5.5V。
2.3 1602液晶顯示
設計采用LCD1602液晶顯示模塊顯示到訪者按下的房間號。LCD1602是一款可以顯示32個字符的顯示設備，總共有16個管腳，其中數據引腳共8個，控制管腳有2個，剩下的管腳為電源以及偏置電壓設置管腳。
液晶驅動電路中為了使用液晶的背光持續地被點亮，將LCD1602的BL背光引腳直接接到VCC，這樣就無須再使用一個IO口單獨的控制液晶的背光了。通過調整VR1即可設置液晶的偏置電壓，設置了偏置電壓后，即可調整液晶顯示的對比度，在電源電壓發生變化時可通過調整此電阻達到理想的顯示效果。
2.4矩陣鍵盤與蜂鳴器設計
室外機采用4X4矩陣式鍵盤作為到訪者的操作界面，相比獨立鍵盤，矩陣鍵盤能節約很多IO端口資源，僅使用8個IO端口即可實現對16個按鍵的掃描檢測。室內機選用無源蜂鳴器作為聲音提醒裝置，蜂鳴器只占用微控制器的一個IO口，通過IO口輸出頻率信號并將這個信號進行放大即可驅動蜂鳴器鳴叫。
三、無線門鈴軟件設計
3.1遙控門鈴室內機軟件設計

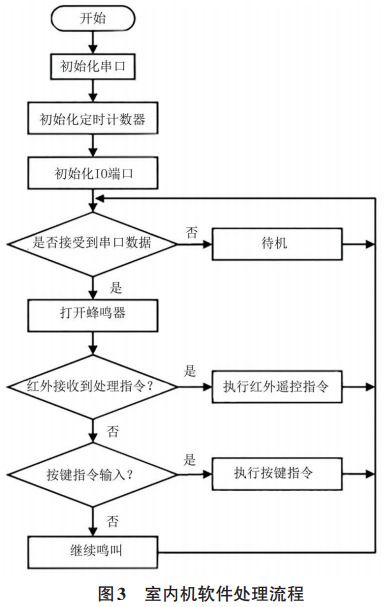

圖3為室內機的軟件流程圖，從圖中可以看出，系統初始化的時候先初始化串口，初始化串口主要是用來設置串口的波特率、接收的數據格式等，初始化完成以后即可調用串口相關的發送接收函數。為了實現對1838T紅外發射管發送過來的紅外信號進行處理，系統中還需要對定時計數器相關的設置，設置好定時計數器以后可以利用定時計數器的特性對接收的紅外數據進行處理。每次室外機發來的數據都是隨機的，為了保證室內機可以很好地響應串口數據，設計中需要打開串口的接收中斷，打開接收中斷后，才能實時的響應和接收串口數據。
初始化完成以后，系統即進入循環，微控制器不斷的檢測是否接收到串口數據，一旦接收到串口數據即開始對接收的串口數據形式進行處理判斷，串口發送過來的數據首先蜂鳴器使能指令，然后調用檢測監測程序檢測是否有紅外信號或者按鍵信號，一旦檢測到相關的信號，即按照具體的執行動作。如果沒有接收到串口數據則出于等待模式。
3.2遙控門鈴室外機軟件設計

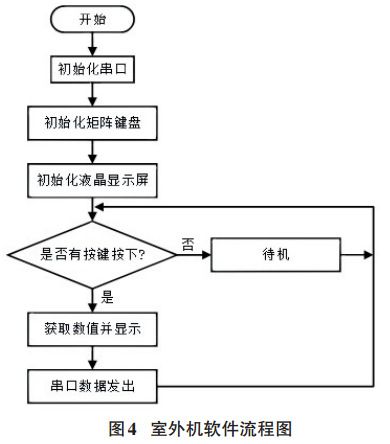

圖4為系統的室外機處理流程圖，和室內機類似，系統初始化的時候先對使用到的微控制器資源以及外接的硬件進行初始化，主要初始化的微控制器資源有串口，主要初始化的外設有矩陣鍵盤以及液晶顯示屏。液晶屏初始化的內容首先要初始化液晶的IO端口，然后通過操作IO端口控制液晶顯示的偏置電壓、設置溫度校正，使液晶顯示的效果更好，最后是調用指令設置顯示模式。初始化微控制器資源以及外設硬件后，系統開始進入程序循環，不斷的檢測外部矩陣鍵盤是否有按鍵動作，一旦檢測到按鍵被按下，則獲取按鍵鍵值并將對應的房間號顯示在液晶屏上，然后通過串口給室內機發出控制指令。
總結
本設計主要針對傳統門鈴需要戶主行走到門鈴安裝位置進行開門操作，從而給用戶帶來不便的問題，設計基于紅外通信的無線遙控門鈴系統，系統包含室內機和室外機兩部分，用戶通過紅外遙控器即可實現開啟門禁和關閉蜂鳴器聲音。經過測試，系統工作穩定可靠，能夠給用戶帶來極大的便利正文內容。
