帶屏紋身機方案開發

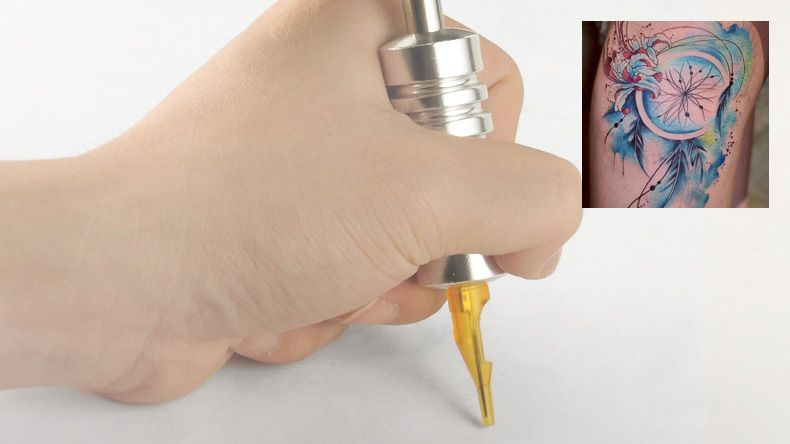

紋身機用于將墨水置于物體、物品或人的皮膚的表面以下。而在紋身已是現代社會一項比較時髦也比較傳統的裝飾方法，在一些民族中，一些人身上有著大面積的紋身。
一、紋身機的工作原理

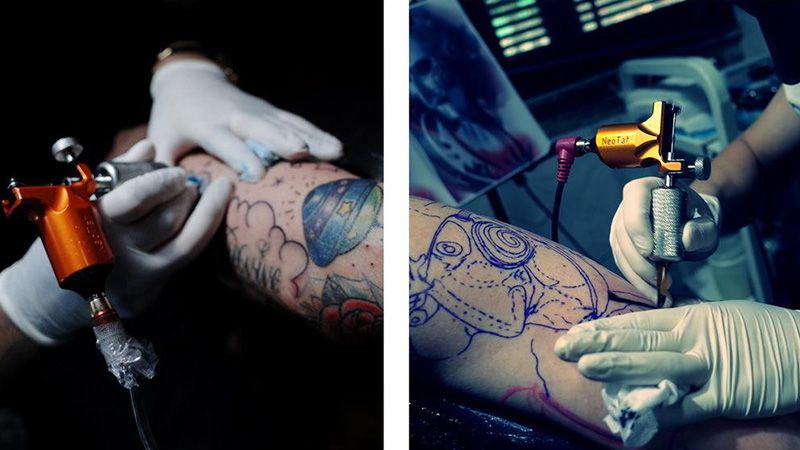

紋身機使用針或針狀物刺穿表面，并將墨水置于表面以下。馬達紋身機是以轉子馬達作為驅動，帶動紋身針做直線運動，通過穿刺皮膚的永久層并且同時注入有色顏料，將標記、繪畫、字母、符號或其它圖案蝕刻在身體上。馬達紋身機通過調整電流來改變紋身機動力大小。
紋身機還搭配一個腳踏板設備控制開關與紋身過程，二者之間采用2.4G方式進行通訊聯動。紋身機上面有顯示屏供用戶操作，有些版本還會有手機APP協同工作。
二、帶屏紋身機方案的規格參數
主控：支持BLE；支持QSPI或SPI接口；支持PWM；內存1M以上。
顯示屏：AMOLED或者TFT顯示屏（1-3英寸）。
電機：直流無刷電機，功率為3w-9w。
傳動頻率：25-140Hz。
噪音等級：小于70dbA。
電源IC：支持PWM及升降壓功能（2V-12V）；支持低功耗，深度休眠，空載帶載工作等不同運行狀態的功耗管理方案；提供電池電量查詢功能，電量不足時可采用不同方式提示；有短路保護、過熱保護
（1）開關鍵
開關機：長按3秒，氛圍燈呼吸變換顏色；與暫停/啟動機組合共用。
暫停/啟動：短按，操作信息同步傳輸APP/APP可控制調節。
（2）模式鍵
穩定模式：暫停狀態撥動撥扭按鍵切換模式(PWM調節)。與加減檔按鍵組合共用。操作信息同步傳輸APP/APP可控制調節。
響應模式，暫停狀態撥動撥扭按鍵切換模式（升降壓）。與加減檔按鍵組合共用。操作信息同步傳輸APP/APP可控制調節。
（3）換擋鍵
左撥減檔，右撥加檔（工作狀態可調節），與模式選擇鍵組合共用。設定5-12檔，整數間有0.5檔位可調節。
三、紋身機的腳踏板工作說明
1， 腳踏板可以隨時跟換電池（兩節7號電池串聯）。
2， 腳踏板不設電源開關機鍵，腳踏板藍牙始終處于尋址狀態，一旦和紋身機連接，腳踏板進入工作模式，一旦斷開藍牙，立即進入省電模式。
3， 腳踏板分左右兩個按鍵區域，同一區域的所有按鍵功能一樣，觸發任何一個實現相同動作。
4， 工作模式：工作模式可以在紋身機的pedal頁和APP里設置選擇，共四個模式
模式1：保持模式：左中右三個區域的按鍵功能相同，都是踩下電機動作，放開電機停止動作，需要持續踩。
模式2：瞬時模式：左中右三個區域的按鍵功能相同，都是踩一下電機動作，不需要持續踩，下次再踩一下電機停止動作。
模式3：調速模式。
模式3：換擋模式。
四、紋身機與腳踏板RF通訊流程
關于紋身機與腳踏板RF通訊流程，定義如下：
1、腳踏板發射RF信號，紋身機接收RF信號的接收者。每個紋身機與每個腳踏板都有各自的ID。
2、初次配對:短按腳踏板兩下進入配對模式，10s內沒有配對上自動睡眠（配對狀態最多持續10s，如期間配對成功，則立刻退出配對狀態，進入通訊狀態），這時打開第一臺紋身機，將2.4G的配對狀態開關打開（打開開關后內紋身機處于配對狀態，若無配對，則10秒后退出配對狀態進入通訊狀態，如果配對成功，則立刻退出配對狀態，進入通訊狀態），腳踏板連接上紋身機，并記住對方的ID。如果需要配對多臺紋身機時，則把第一臺紋身機關掉，打開第二臺紋身機，并把其2.4G的配對狀態開關打開，這時，短按腳踏板兩下使腳踏板也進入配對模式，就自動連上并記住對方ID。以同樣的方法可以完成更多紋身機的配對，但是腳踏板只能記住最近配對的三臺紋身機ID。
3、更換腳踏板：紋身機只能記憶一個腳踏板的ID。如果用戶想讓紋身機配對另一個腳踏板，可以打開紋身機里2.4G配對狀態開關，這樣紋身機就進入了配對模式，這時連擊此腳踏板按鍵兩次，腳踏板也進入配對狀態，紋身機和需要配對的腳踏板就自動連上并記住對方的ID了。
4、腳踏板內含記憶IC芯片，斷電后可以保存記憶的3臺紋身機ID信息。
5、腳踏板：腳踏板上電自動睡眠，睡眠狀態功耗為0.3mW,按下按鍵的瞬間喚醒腳踏板,喚醒后功耗為30mW，喚醒10S后自動進入休眠狀態。
6、無電源開關，無低壓報警器，帶雙色指示燈，工作時正常情況下不亮，低壓時紅燈閃，充電時欠充為紅色，充滿綠色。
以上就是我們深圳市組創微電子有限公司為您介紹的帶屏紋身機方案詳情。如果您有藍牙紋身機的電子功能開發需求，可以放心交給我們，我們有豐富的電子產品定制開發經驗，可以盡快評估開發周期與IC價格，也可以核算PCBA報價。我們是多家國內外芯片代理商：松翰、杰理、安凱、全志、realtek，有MCU、語音IC、藍牙IC與模塊、wifi模塊。我們的開發能力涵蓋了PCB設計、單片機開發、藍牙技術開發、軟件定制開發、APP定制開發、微信公眾號開發等軟硬件設計。還可以承接智能電子產品研發、家用電器方案設計、美容儀器開發、物聯網應用開發、智能家居方案設計、TWS耳機開發、藍牙耳機音箱開發、兒童玩具方案開發、電子教育產品研發。
