藍牙基帶協議原理
藍牙技術主要原理綜述
人們使用的電子設備越來越多，隨著電子設備間信息交換的增多，電纜的連接纏繞也變得非常雜亂。為了省去電纜，簡化設備間的連接，需要設計一種技術除去“最后”的連接。
1994年，瑞典愛立信公司移動通信部在一項被稱為“多通信鏈路(Multi-Communicator Link)”MC Link的課題研究中，工程師們發現了不經許可就可以使用的低頻無線波段，研制了一種小的無線收發器芯片，使用無線電射頻技術實現了移動電話與周圍器件之間低成本、低功耗的無線互連，他們將這種互連的技術規范命名為藍牙（Bluetooth）。
一、藍牙的概念
藍牙（Bluetooth）技術，實際上是一種短距離無線通信技術。利用“藍牙”技術，能夠有效地簡化掌上電腦、筆記本電腦和移動電話手機等移動通信終端設備之間的通信，也能夠成功地簡化這些設備與Internet的通信，使這些現代通信設備與因特網的數據傳輸變得更加迅速高效。
藍牙技術具有以下明顯的技術特性：能同時傳送語音和數據；使用全球通用的頻段；低成本、低功耗和低輻射；能應用于各種電子設備；具有網絡特性等。
二、藍牙設備結構

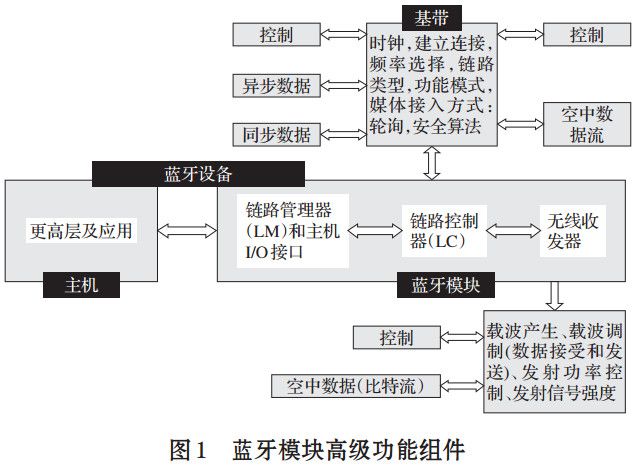

原理是把一塊小且功耗低的無線電收發芯片嵌入到傳統電子設備中。藍牙芯片包括無線電收發器和鏈路控制器(LC)。無線收發器是藍牙設備的核心，使用的無線電頻段在ISM2.4GHZ到2.48GHZ之間?？刂七B接包括兩部分：軟件連接——鏈路管理器(LM)和硬件——鏈路控制器(LC)。LM執行鏈路設置、監權、配置；負責連接、建立和拆除鏈路并進行安全控制。LC實現數據發送和接受。邏輯LC和適應協議具有完成數據拆裝、控制服務質量和復用協議的功能，該層協議是其它各層協議實現的基礎。圖1顯示了無線收發器的主要操作和功能。藍牙鏈路控制器執行基帶通信協議和相關的處理過程。圖1也概括了基帶的主要功能，負責跳頻以及藍牙數據和信息幀的傳輸。
三、藍牙基帶層協議體系
1、藍牙跳頻技術
跳頻技術是物理信道內的每個時隙上所發送的數據，不斷地從一個頻道跳到另一個頻道。主設備與從設備會根據彼此間相同的跳頻序列，從當前頻道跳到下一個頻道。跳頻序列決定于主設備內48位的BD_ADDR（藍牙設備地址）地址。
2、藍牙設備地址
藍牙設備內有一個惟一的48位BD_ADDR(Bluetooth Device Address藍牙設備地址)地址。這個地址可以說是藍牙技術的運算核心，幾乎所有負責藍牙系統正常工作的控制參數，如跳頻序列、頻道訪問碼、加密密鑰都由此地址求得。設備涉及的地址尚有，AM_ADDR(Active Member Address)活動成員地址，PM_ADDR(Parked Member Address)守候成員地址，AR_ADDR(Access Request Address)訪問請求地址。
3、藍牙數據傳輸類型
藍牙技術可同時發送語音和數據，因為藍牙技術支持電路交換和包交換兩種數據傳輸方式。在藍牙技術標準中電路交換的傳輸稱為SCO鏈路、包交換的傳輸稱為ACL鏈路。
SCO鏈路面向連接的同步傳輸（Synchronous Connection-Oriented,SCO）鏈路屬于電路交換的同步傳輸類型。電路交換是指，當主設備與從設備一旦建立連接后，不管有無數據發送，系統都會給主設備與從設備預留固定間隔的時隙，其他從設備則不能利用此連接上的時隙來發送數據。SCO屬于點對點的對稱連接，即連接建立在一個主設備和一個從設備之間。SCO比較適合語音的傳輸。
ACL鏈路無連接的異步傳輸（Asychronous Connection-Less,ACL）鏈路屬于包交換的異步傳輸類型。包交換是將高層的數據切割成一段段包進行交換。ACL鏈路可以占用任意時隙來傳輸數據，但它只能在SCO鏈路不使用的時隙上傳輸。ACL鏈路適合傳輸突發性的數據信息，其主設備可以同時和多個從設備建立ACL鏈路，屬于點對多點的非對稱連接。
4、藍牙微微網和散射網

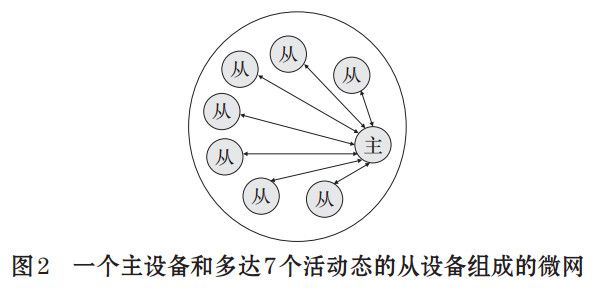

兩個藍牙設備建立連接后，形成了微微網的個人區域。每個微微網有且只有一個主設備，同時有一個或多個從設備，它們可以互相轉換角色。每個微微網只能有7個活躍的從設備，因為在Active狀態下，主設備分配給每個連接的從設備一個活動的成員地址AM_ADDR，主設備通過這個地址來辨別微微網中不同的從設備。AM_ADDR由3bits組成，所以在一個微微網中最多只能有8個設備。換言之，最多有7個從設備處于活動態。每個微微網最多有255個休眠的從設備。因為從Active狀態進入Park狀態的藍牙設備將得到一個PM_ADDR地址，PM_ADDR由8bits組成，所以最多可容納256個Park狀態的藍牙設備。微微網包含一個共享的信道，其成員通過這個信道進行通信。這個信道由一個明確的跳頻序列組成，微微網的成員以同步的方式跟蹤跳頻序列，跳頻序列由主設備來控制。圖2就是一個微網的設備連接圖。

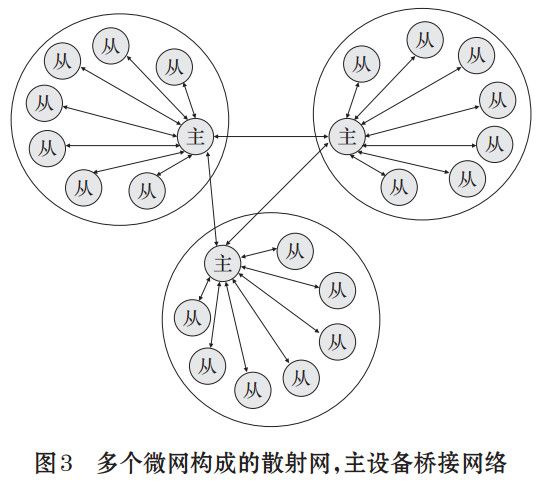

為了連接8個以上的活躍的設備，必須建立多個微網，然后連接每個微網的主設備，這個聯合結構就是散射網。散射網在空間和時間上交疊。一個微網中的從設備可以是多個微網的從設備，也可以是另一個微網的主設備，這樣就使微網之間通信成為可能。因為只有79個頻點，所以一個散射網最多只有10個微網。圖３是三個微網構成的一個散射網的示意圖。
5、藍牙設備的工作狀態

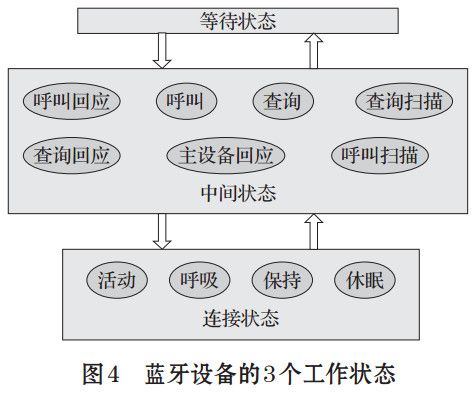

藍牙設備在不同的場合下，有不同的工作狀態。工作狀態主要有兩種：連接狀態（Connection State）和等待狀態（Standby State）。當與其他設備互相連接時，稱為連接狀態，此時主設備和從設備使用相同的通道訪問碼與相同的跳頻序列，能夠互相通信。當不與其他的設備互相作用時，稱等待狀態，此時設備以內定的系統時序CLKN運行，消耗的功率非常低。當設備從等待狀態進入連接狀態前，設備需要進行一連串的信號查詢與呼叫程序。進行查詢和呼叫的狀態稱為中間狀態。圖4顯示了三個狀態間的切換。
（1）藍牙設備連接狀態：
為了節省功率消耗以及減少對其他用戶的干擾，從設備長時間不傳輸數據，當希望與主從網絡中的主設備連接時，從設備可以選擇進入不同狀態的連接狀態。
活動（Active）狀態下，從設備基本上一直在監聽來自主控設備的發射信號。Active狀態下從設備具有AM_ADDR地址以及與主從網絡相同的跳頻序列。由于Active狀態一直在接收分組，并隨時準備發送分組，因此這個狀態能夠提供最快的響應。但是消耗的功率也是最多。
呼吸（Sniff）狀態下從設備是周期地被激活。主控設備以一定的時間間隔定期地給從設備發送分組，從設備只需要在這些時間間隔內接收主設備送來的信號，但是從設備仍然保有AM_ADDR及與主從網絡相同的跳頻序列。與Active相比，Sniff模式消耗功率較低，響應較慢。
保持（Hold）狀態下，從設備在一個規定的時間間隔內徹底停止監聽分組，這個時間間隔由主設備與從設備內的應用程序共同協議決定，當超過該持續時間后從設備將恢復原來的模式。Hold模式下，從設備將暫時停止支持ACL鏈路，但是仍支持SCO鏈路，所以從設備仍然保有AM_ADDR地址及與主從網絡有相同的跳頻序列。Hold模式下的響應可能比Sniff模式更慢，但可以節省更多的功率。
休眠（Park）狀態下，從設備保持與主控設備的跳頻序列同步，但不是活動的（處于Active、Sniff和Hold模式的從設備被認為是活動的）。Park模式下從設備將丟棄AM_ADDR地址并從主設備得到PM_ADDR與AR_ADDR地址。在主從網絡中Park模式的從設備都有一個特定的PM_ADDR地址，但是AR_ADDR可能與其他的從設備相同。當主設備希望喚醒某個處于Park狀態的從設備時，就在廣播頻道BC上發送從設備的PM_ADDR地址，并同時指定從設備稱為Active狀態后的AM_ADDR地址。經過廣播頻道BC，主設備能夠同時喚醒多個處于Park狀態的從設備。當從設備要從Park狀態恢復到Active狀態時，也是在廣播頻道BC上，以AR_ADDR地址向主設備請求，主設備收到后，發送控制信號以喚醒從設備的Park狀態。
（2）藍牙設備中間狀態：

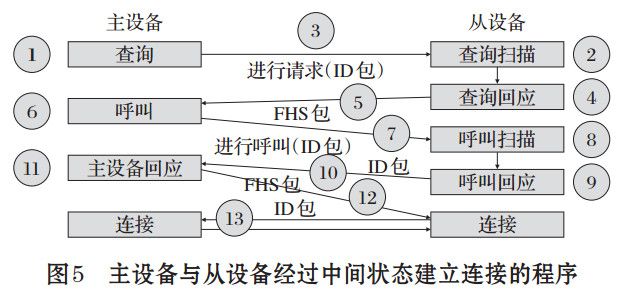

當主設備不知道周圍是否存在從設備時，就必須以查詢狀態來得到周圍所有從設備的BD_ADDR地址與內部時序，然后進入呼叫狀態與從設備互相連接。若主設備已經知道要連接的從設備時，可直接進入呼叫狀態與該從設備進行連接。圖5給出了主從設備間建立連接的過程。
圖中，步驟1-3設備進入查詢狀態；步驟4-5從設備收到查詢信號后，進入查詢回應狀態，結束后，主設備已經得到從設備響應的FHS包，包括了從設備的BD_ADDR地址、內部時序以及設備種類；步驟6-7主設備進入呼叫狀態，與特定的從設備建立連接，但是此時主從設備的時序并沒有同步；步驟8-10從設備接收到呼叫信號后進入呼叫回應狀態，返回ID包作為響應；步驟10-13主設備收到ID包后進入主設備回應狀態，再發送一個FHS包，告知主設備的BD_ADDR地址、連接成員地址等信息，從設備收到后返回一個ID包，主從設備間的連接建立成功，兩者都進入連接狀態。
總結
藍牙技術的應用范圍相當廣泛，目前已經應用到各個領域，如局域網中各類數據及語音設備：PC、撥號網絡、筆記本電腦、打印機、傳真機、數碼相機、移動電話和高品質耳機等。藍牙的無線通訊方式將上述設備連成一個微微網（Piconet），多個微微網之間可以進行互連接，各類設備之間可以隨時隨地進行通信。
藍牙的發展不是一個行業的發展，而是多個行業共同的發展，需要各個行業的推進才能有更長遠的發展。隨著時代的發展，技術的提升，藍牙技術的發展有著美好的前景，藍牙將對我們的生活和工作產生重大的影響。
