藍牙嗅探技術方案
近年來，藍牙技術享有前所未有的聲望和發展速度，在移動設備上的覆蓋率更是驚人。事實上，藍牙已經成為無線配件及智能設備的主要連接方式。不幸的是，最近研究表明，藍牙所采用的兩級流加密模式存在許多缺陷，用戶隱私受到潛在危脅。另一方面，則是利用藍牙傳遞信息的新型通訊軟件被用于違法犯罪活動中，嚴重影響社會和諧安定。面對藍牙技術的發展，應當積極采取應對措施，加強在藍牙嗅探方向的研究。
一、藍牙嗅探技術背景
1.1藍牙技術
藍牙技術是一種支持短距離的無線數據交換方式。一個主設備和一個或多個從設備建立的藍牙網絡被稱為微微網（Piconet）。藍牙技術因其低功耗、低成本、靈活性強而被廣泛應用于短距離無線通信中。根據實用需求，藍牙設備的最大發射功率也被分為三個等級，而其覆蓋范圍也隨著功率而變化。目前，藍牙技術聯盟負責監督藍牙規范的研究，管理認證項目，并維護商標權益。
1.2無線電層
藍牙協議棧最底層被稱為無線電層。藍牙技術采用2.4GHz工作頻段，該頻段是全世界公開通用的無線頻段（ISMBand），無需付費和申請，保證了藍牙可以獲得更大的使用范圍。藍牙使用跳頻技術，并以1600跳/s的速率進行跳頻，傳輸?shù)臄?shù)據將會分割成多個數據包，通過指定的79個藍牙信道分別傳輸數據包，每個信道占1MHz，藍牙的實際使用波段為2400MHz～2483.5MHz（包括防護頻帶）。這種方法導致了選擇性攔截的困難，因?yàn)楣粽咄枰肋B續的跳頻序列。
1.3基帶層
基帶層負責管理物理連接，確保由藍牙設備組成的微微網內各單元之間由射頻構成的物理連接。每個藍牙設備都有一個唯一的48位藍牙設備地址（BD_ADDR），分為3個部分，包括24位的低端地址部分（LAP）、8位的高端地址部分（UAP）和16位的非有效地址部分（NAP）。該地址可以說是藍牙技術的運算核心，負責幾乎所有藍牙正常工作的控制參數，如密鑰、跳頻序列都是由此地址計算得到的。
1.4數據包結構
所有的藍牙數據包都按統一的結構進行封裝，由訪問碼、報頭和有效載荷組成。一個有效的數據包必須包含訪問碼，訪問碼用于數據同步和DC偏移補償。一個最簡單的藍牙數據包，如用于尋呼、查詢和相應過程的ID包，可以僅包含一個68bit的訪問碼。藍牙通信過程中有一個非常重要的包——跳頻同步（FHS）包，它包含藍牙設備的BD_ADDR和時鐘信息。
1.5連接的建立
為進行藍牙數據傳輸，必須先建立連接。首先，主設備會廣播發送ID包作為查詢。此時所使用的是79個藍牙信道中的32個廣播信道。從設備收到這個包后，會發送一個FHS包，其中包含了從設備的BD_ADDR和時鐘信息。收到FHS包的主設備進入尋呼狀態，并按照從設備的跳頻序列計算出特定的應答時間，發送ID包。從設備會固定間隔地掃描外部尋呼，在收到主設備的應答ID包后，響應該應答，發送ID包。主設備收到從設備ID包后，發送FHS包確定連接的跳頻序列。最后，主從設備分別發送ID包和FHS包進行驗證，建立連接。
在微微網中，所有設備共享主設備的時鐘，以312.5μs為一個時鐘周期，兩個周期構成625μs一個時間槽。通常情況下，主設備都會從雙數槽傳輸數據，從設備從單數槽傳輸數據。
二、藍牙嗅探方案
2.1藍牙嗅探的難點
藍牙嗅探的第一個障礙就是截獲藍牙跳頻序列。想要獲得一個完整的藍牙數據傳輸需要監聽所有的79個藍牙信道，必須攔截和過濾獲得完整的數據包，這就要求必須知道正確的藍牙跳頻序列。獲得藍牙跳頻序列的方法有兩個，一種是依靠強大的軟硬件設備，另一種方法需要等待設備重新建立連接，并從建立連接的數據包中獲得跳頻序列。
另一個問題是常見藍牙硬件基于數據包的訪問碼自動進行過濾。由于過濾行為發生在硬件層面，無法通過上層軟件的設計來解決，必須依靠相應的硬件設備才能解決該問題。
2.2藍牙抓包工具Wireshark

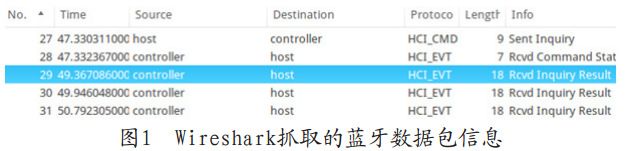

Wireshark作為一款常用的抓包工具而被廣泛使用。而1.12以上及版本的Wireshark中增添了藍牙協議標準，意味著可以通過Wireshark對捕獲的藍牙數據包進行分析，為嗅探工作提供了很大的便利。同時，Wireshark也提供了監聽本機藍牙接口的功能，能夠監聽與本機相連的藍牙設備。圖1為用Wireshark抓取的藍牙數據包信息。圖1中展示的是計算機與藍牙耳機建立連接過程中的部分?jǐn)?shù)據包。編號27為計算機作為主設備廣播發射的一個數據包，查詢附近的藍牙設備。編號28至編號31都是藍牙耳機對計算機的查詢響應，除編號28外的三個數據包中都含有耳機的BD_ADDR。自此，計算機與藍牙耳機通過互相發送數據包，逐步建立藍牙連接。
2.3藍牙無線開發平臺Ubertooth
UbertoothOne是由Ubertooth項目組設計提供的一款用于藍牙研究的硬件。Ubertooth是一個開放源代碼的2.4GHz無線開發平臺，適用于藍牙監測。UbertoothOne同樣通過USB接口與計算機相連。

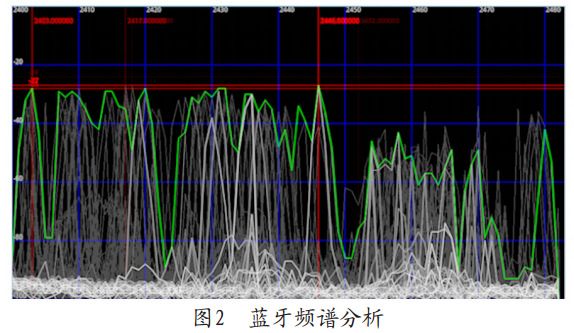

利用SpecanUI工具能夠直觀地觀測到實時的藍牙頻譜信息，如圖2所示。在圖2的觀測中存在一個與手機相連的藍牙耳機。
可以發現，活躍的無線信號主要集中在2403Hz到2446Hz之間，意味著該手機與藍牙的數據傳輸主要集中在這些信道上。另外，2402Hz、2426Hz、2480Hz為固定的廣播信道，用于對未連接設備間發送廣播數據，連接建立和發現遠程設備。這3個信道在頻譜上也有明顯的特點。
UbertoothOne也能支持選擇要監聽的信道，或是捕獲藍牙數據包等功能。捕獲的藍牙數據包可以通過Wireshark等軟件進行分析。通過UbertoothOne發送藍牙數據包目前為止還是不可能的，意味著不能使用UbertoothOne實現藍牙數據包的注入操作。
結論
藍牙嗅探方案的實現，目前還存在不少的難點。另一方面來看，過高的門檻也杜絕了大量不法分子利用藍牙盜取公民信息的企圖。但是，諸如FireChat之類的，通過藍牙進行通信的軟件常常被應用在違法犯罪活動中，已經嚴重危害了公共安全。深入研究藍牙技術，積極研究藍牙嗅探方案，不但能解決當前問題，更為將來的藍牙安全問題做好應對準備。
