藍牙車載充電器控制板開發
藍牙車充可以插在汽車的點煙口，從汽車點煙口的電源取電，對外提供2個USB充電接口，可以同時給2個移動設備充電，并且可以自動判別蘋果，三星安卓設備，其他安卓設備，輸出相應電流，實現安全又快速的充電；它還具備藍牙轉FM功能，手機可以通過藍牙與它連接，它將收到的藍牙信號轉為FM信號再發射給汽車音響。這樣手機可以將音樂或者語音發送給汽車音響播放；它還內置了麥克風，可以作為藍牙免提設備，直接接聽電話，解決一邊開車一邊用手機的不安全問題；借助手機的APP，它還可以有其他用途，比如導航播報，收聽網絡電臺等等。
一、藍牙車載充電器的功能概況
（1）車載充電功能：適配所有12V和24V的車型。輸出5V，最大連續充電電流3.1A。能自動識別蘋果，三星，其他安卓設備，實現最優充電。
（2）實現最佳的藍牙的RF性能，并且通過藍牙認證。
（3）實現最佳的FM的RF指標，并且通過SRRC認證。
（4）實現最佳的整機音頻指標（包括失真度，信噪比，頻率響應）。（5）通過ESD以及EMC測試，解決干擾問題，不影響汽車自身FM收音機和導航系統使用。
二、藍牙車充的硬件電路總體架構設計

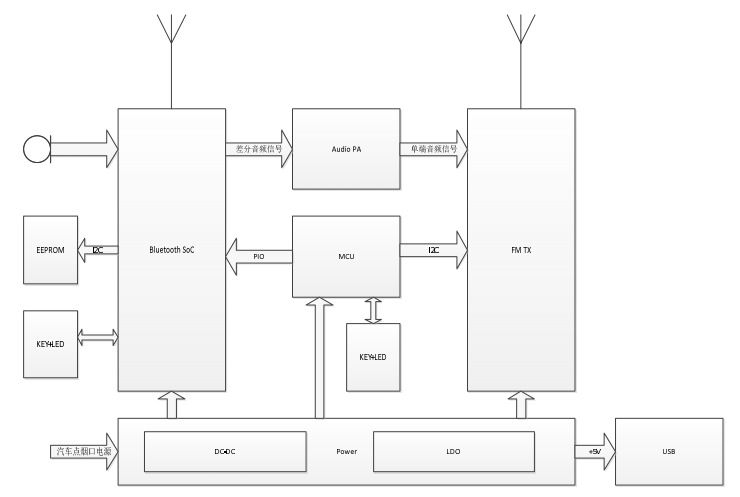

系統總體原理框圖如下：
2.1硬件總體架構說明
（1）供電部分：將汽車點煙口的12VDC或者24VDC轉換為5VDC供其他部分電路使用。（2）USB部分：將5VDC輸出到USB端口，并且根據D+和D-信號線的電平控制充電電流。（3）藍牙部分：負責接受用戶的手機或者平板的藍牙信號再轉換為差分音頻信號，輸出給音頻PA。（4）音頻PA部分：負責將藍牙芯片輸出的差分音頻信號轉換為單端音頻信號，再輸出給FM芯片（4）FM部分：負責將輸入的單端音頻信號轉換為FM射頻信號，再發射給汽車的FM收音機。
本產品藍牙與FM通過模擬音頻音頻組合在一起，快充功能相對獨立，三者都是通過車載電源供電。
2.2藍牙硬件電路設計
藍牙部分選用CSR公司的CSR8635藍牙SoC芯片，該芯片支持藍牙協議V4.0，支持AVRCP，A2DP和Handset等藍牙應用協議（Profile），最大發射功率8dBm，接收靈敏度-89dBm。該芯片核心是一顆80MHz的MCU加一顆80MIPS的DSP，內置ROM存儲器，支持外擴串行Flash或者EEPROM。內置立體聲音頻編解碼器（CODEC），有多路模擬和數字音頻輸入和輸出，支持5段EQ調節，特有的CVC通話音質優化專利技術。支持USB，UART，I2C，SPI等接口，3個專用LED驅動IO。68腳的QFN封裝，面積8mmX8mm。
2.3主控CPU硬件電路設計
主控部分可以選用STC15系列51內核單片機，負責藍牙部分電源，按鍵和LED的控制，以及通過I2C總線控制FM芯片。
2.4電源及充電硬件電路設計
電源部分選用ANT公司的ACT4523車載電源芯片，它是一顆單芯片降壓開關電源芯片，輸入寬范圍（10V~38V），輸出電流能力強（3A@5V），最大94%的轉換效率，開關頻率可選，輸出限流可設。保護功能齊全，如輸入輸出過壓保護，過熱保護。8腳SOP封裝，面積6mmX5mm。
汽車點煙口的電源根據車型不同分為12V（轎車）和24V（卡車），而該芯片的輸入電壓范圍可以適配所有車型。
USB充電部分選用CX2901芯片，它是一顆單芯片USB充電協議識別芯片，可以支持蘋果手機和平板充電協議，三星手機和平板充電協議，一般安卓手機和平板充電協議。
2.5 PCB設計
各分板疊層設計（1）BT-FM板：4層板（2）MCU板：2層板（3）Charger板：2層板
三、車載充電器軟件總體架構設計
軟件設計可以分為兩部分：（1）藍牙部分：不需要編程，只需要使用CSR公司的軟件設置參數。（2）主控部分：需要使用C51語言對STC15單片機編程。
藍牙軟件采用了ConfigTool-CSR8600 ROM series參數設置軟件，ConfigTool-CSR8600 ROM series是一款集設置、保存、調用、下載于一體的設置軟件，它為應用系統的軟件開發設計提供了方便快捷的開發界面。
主控軟件采用了Keil C51集成開發環境，Keil C51是一款集編寫、編譯、調試、下載于一體的集成開發環境，它為應用系統的軟件開發設計提供了方便快捷的開發界面。
以上就是我們深圳市組創微電子有限公司為您介紹的藍牙車載無線充開發示例。如果您有車載無線充電器方案開發需求，可以放心交給我們。我們代理多種單片機、語音芯片、雙模藍牙IC、wifi芯片。品牌有松翰單片機、應廣單片機、杰理藍牙、安凱藍牙、全志、瑞昱（realtek）。我們的技術服務范圍有：PCB設計、單片機開發、藍牙方案、軟硬件定制開發、APP開發、小程序開發、微信公眾號開發等。還可以承接智能電子產品方案設計、生活電器開發、美容儀器研發、物聯網平臺應用、智能家居控制系統、TWS耳機、藍牙耳機音箱開發、兒童益智玩具方案開發、電子教育產品方案設計等。
