微波爐控制器設計開發
我國自80年代開始小規模生產微波爐，發展至今，已具有相當?shù)纳a(chǎn)能力，中國也將成為一個巨大的微波爐市場。本設計主要給出基于單片機控制的可編程的微波爐控制器系統?？蓪崿F(xiàn)常規解凍、烹調、蒸、烘烤項四項基本功能。
一、微波爐硬件電路設計

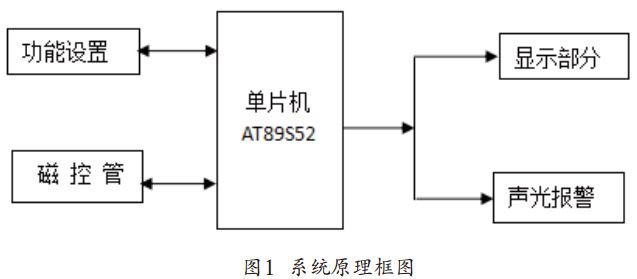

（1）設計思路：硬件設計以微控制器AT89S52為控制核心，結合所需的外圍模塊，完成鍵盤數據處理、控制磁控管、液晶顯示工作狀態及工作時間，設定的時間到后立刻進行聲光報警等功能。通過接收鍵盤的輸入確認用戶的功能需求，實現數據裝入，磁控管開始工作，磁控管工作時間和功率都由單片機自動控制，同時進行計時任務。圖1為系統原理框圖。
（2）磁控管電路設計：當選擇功能后，單片機開始工作，磁控管開始工作，對食物進行所選擇的功能的工作，同時液晶顯示開始顯示工作狀態和工作時間，當選擇功能的計時工作時間結束，磁控管停止工作，同時液晶顯示、蜂鳴器及四個二極管組成的聲光報警開始工作，這樣就往完成了控制工作。在本設計中，不同的工作狀態下的磁控管的工作功率是不同的，本設計實現四種功能：解凍、烹調、蒸煮、燒烤，工作功率依次變大。

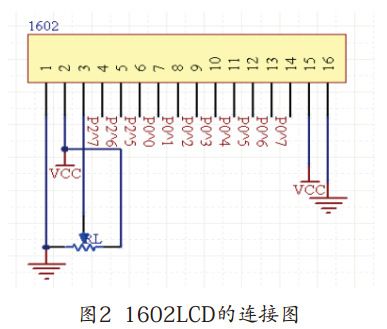

（3）顯示電路設計：液晶顯示器以其微功耗、體積小、顯示內容豐富、超薄輕巧的諸多優點，得到越來越廣泛的應用。本設計采用1602LCD液晶顯示器，它可以顯示兩行，每行顯示16個字符，顯示工作狀態，時間等各種信息。圖2為1602LCD在本電路中的連接圖。
（4）鍵盤電路設計：鍵盤是單片機不可缺少的輸入設備，是實現人機對話的橋梁。鍵盤按其結構形式可分為非編碼鍵盤和編碼鍵盤。在單片機中使用的都是非編碼鍵盤，因為非編碼鍵盤結構簡單、成本低廉。根據微波爐控制器的設計任務及功能，本系統設置了四個功能選擇鍵。
（5）聲光控制電路設計：本設計采用聲控和光控兩個控制電路。聲控電路采用的是蜂鳴器控制電路，光控電路采用的是發光二極管電路。蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電。使用LED作指示電路時，應該串接限流電阻，該電阻的阻值大小應根據不同的使用電壓和LED所需工作電流來選擇。
二、微波爐軟件設計

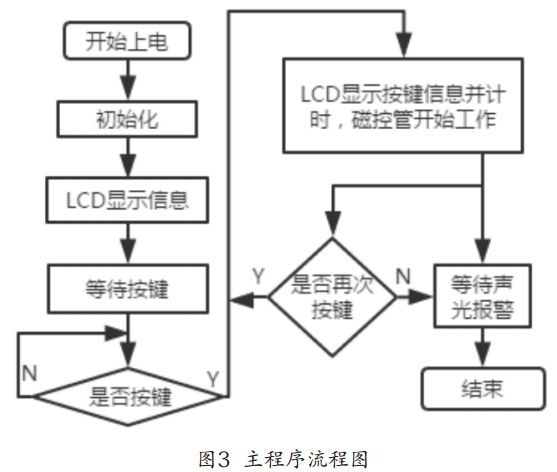

通過C語言編程完成電路的軟件設計工作，具體流程如圖3。單片機上電后系統初始化，然后等待按鍵，四個功能鍵分別實現解凍、烹調、蒸、烘烤基本功能，當無按鍵按下時，所有輸出端都是高電平。行線輸出是低電平，一旦有鍵按下，則輸入線電平被拉低，這樣，通過讀入輸入線的狀態就可得知是否有鍵按下了，然后用LCD顯示工作狀態和時間，磁控管開始工作，計時結束時采用聲、光提示方式提醒用戶工作結束。
總結
本設計完成了微波爐控制器的硬件及軟件設計，控制系統由按鍵、指示燈、液晶顯示器和聲光控制組成，采用液晶顯示工作狀態和時間，用聲光提示，使得設計更直觀、更人性化，且結構簡單、可靠性高，價格低廉，具有一定的實用性。
