基于單片機的自動光控窗簾設計與實現
隨著高新技術及電子器件的發展，人們的生活環境得到極大改善，智能家居得以實現。智能窗簾是智能家居的一部分，目前關于智能窗簾的研究有基于視覺手勢，有基于紅外遙控等多種設計，好多研究僅停留在方案設計，或者設計繁瑣成本高，或者缺乏人性化考慮等。本文提出一種基于單片機控制的自動窗簾系統，既能解決每天手拉窗簾的不便，又顯示出了生活的便捷和檔次，還可以根據光線的明暗來自動控制窗簾的開關以調節室內光線。本設計為一款基于AT89C52單片機控制的光控窗簾，該系統的硬件部分主要利用光敏傳感器產生的信號作為單片機輸入信號來控制電機；軟件部分采用C語言進行編程?？紤]到用戶習慣和天氣原因，本方案還設置了選擇開關，用戶在使用窗簾時可任意選擇自動或手動控制方式。該系統具有設計人性化、經濟實用、可靠性高的特點。
一、自動光控窗簾總體設計方案

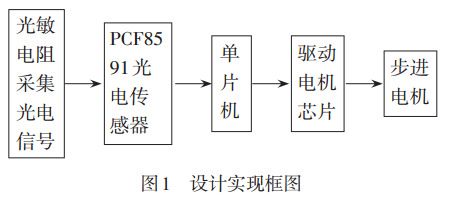

本設計實現如框圖1所示，AT89C52單片機是核心控制器件。采用光敏電阻作為光線采集器，光敏電阻采集到光電信號后經傳感器PCF8591轉換為數字信號，單片機讀入數字信號送至電機驅動芯片ULN2003，驅動28BYJ48型步進電機進行正反轉，從而實現光控功能。28BYJ48型步進電機是四相八拍電機，電壓為DC5V～DC12V，當對步進電機按一定順序施加一系列連續不斷的控制脈沖時，它可以連續不斷地轉動。每一個脈沖信號使得步進電機的某一相或兩相繞組的通電狀態改變一次，也就對應轉子轉過一定的角度。當通電狀態的改變完成一個循環時，轉子轉過一個齒距。
運用光控原理，當光照強度大于130lx時窗簾將自動打開；當光照強度小于50lx時，窗簾將自動關閉；當光照強度在50lx到130lx之間，窗簾狀態保持不變。
二、自動光控窗簾主要硬件設計
2.1單片機系統
AT89C52是STC公司生產的一種低功耗、高性能CMOS8位微控制器，具有8k在系統可編程Flash存儲器。AT89C52使用經典的MCS-51內核，但做了很多的改進使得芯片具有傳統51單片機不具備的功能。在單芯片上，擁有靈巧的8位CPU和在系統可編程Flash，使得AT89C52為眾多嵌入式控制應用系統提供了高靈活、超有效的解決方案。最小系統帶有時鐘電路、單片機、復位電路、輸入/輸出設備等。
2.2光電傳感器信號采集模塊
光電傳感器用于采集光信號，芯片采用PCF8591，它是集成了光敏電阻的一種芯片，光敏電阻采集到光強信號后，PCF8591進行A/D轉換輸出數字信號。模塊芯片采用PCF8591集成模塊，它帶電源指示燈，對模塊供電后指示燈會亮，這樣在調試時便于觀看短路情況。模塊帶DA輸出指示燈，當模塊DA輸出接口電壓達到一定值，會點亮面板。
2.3電機驅動電路
ULN2003是高壓、大電流達林頓晶體管陣列系列產品，具有電流增益高、工作電壓高、溫度范圍寬、帶負載能力強等特點，適應于各類要求高速大功率驅動的系統。ULN2003體積小，直接焊接在單片機40引腳附近，和單片機的電源連在一起，減少了電源線的連接。在硬件設計時，驅動芯片的in1與單片機的p0.0端口連接，in2與p0.1連接，in3與p0.2連接，in4與p0.3連接。同樣根據電機的位置，直接插導連接出來，放置開關。電機部分直接用一個直插座和驅動來接就可以了。天亮時，光敏傳感器接收到高電平，依程序所設步進電機正轉，順時針轉動，窗簾以某一速度被慢慢拉開，走到極限位置時，窗簾碰到右端的行程開關SW3，開關閉合使能端關閉，電機停止轉動。反之，光敏傳感器采到的AD值，觸發輸出低電平，電機逆時針轉動，窗簾打開。
2.4時鐘電路設計
時鐘電路由兩個陶瓷電容C2、C3和石英晶振組成，C1和C2大小為30pF，石英晶振選用12M晶振。兩個電容C1和C2并聯，然后與石英晶振進行串聯，時鐘電路的兩個端口X1，X2分別和單片機的XTAL1，XTAL2引腳相連，內部振蕩器便能產生自激振蕩。另外檢測晶振是否起到振蕩效果，可以使用示波器看到XTAL2輸出的正弦波，也可以使用萬用表測量，要把檔位調到直流檔，在測量的時候就會發現，不穩定的電壓在2V左右。
2.5手動復位按鈕電路連接
當人用手按下按鈕時，電源的+5V電平就會直接接送到RST端。由于人動手能力比較緩慢會使按鈕保持接通長達數十毫秒，人眼具有視覺暫留效應，所以，復位電路完全可以使用手動復位，滿足復位所需要的時間要求。復位電路的S1口與單片機的RST端口相連，RST端口具有復位功能，當單片機上電后，在該引腳上就會出現兩個機器周期（24個震蕩周期）寬度以上的高電平，使單片機復位。因此復位電路與單片機的RST端口相連。
2.6正反轉按鈕電路設計
由于外界天氣以及平時開閉窗簾的需要，本設計增加了兩個手動按鈕來控制窗簾的正反轉，這樣設計達到了人性化的要求。當白天需要關閉窗簾時，只需按下反轉按鈕，窗簾就會自動關閉；反之窗簾就會自動打開。按鈕的p2.0與p2.1分別與單片機的特殊接口p3.2和p3.3相連接，這兩個I/O口的第二功能分別為單片機的外部中斷INT0端口和外部中斷INT1端口，這樣就可以實現手動功能。
三、自動光控窗簾的軟件設計
單片機編程語言主要為匯編和C語言。C語言編程軟件帶有比較完善的庫函數，具有速度快、效率高、可移植、直接對硬件控制等諸多優點，因此，本設計采用C語言來實現。軟件由主程序、顯示子程序、延時子程序、按鍵掃描程序組成。初始化部分包括1602顯示屏的初始化和控制步進電機I/O口的初始化；采集與顯示部分實現在1602顯示屏上要顯示采集到的光敏電阻的電壓值并轉換為亮度顯示；中斷部分主要體現在按鍵功能的實現，按鍵部分用到了中斷機制以確保按鍵的實時性。用到了兩個按鍵，一個手動控制窗簾拉開，另一個手動控制窗簾關上；電機控制部分，根據環境的亮度智能控制窗簾開關。
總之，自動光控窗簾實現了根據外面光線的強弱自動開關的功能?？紤]到個人生活習慣不一樣，進行了人性化設計，加上了手動開關，在實現自動開關的同時，保留了原始窗簾的功能。該設計整體結構簡單，元器件價格低廉，降低了產品的設計成本，經濟可靠，控制靈活，具有一定的市場應用前景。
