單片機酒精檢測系統
單片機的酒精檢測系統設計
鐵路員工數量龐大，在每個新職員工入職之前，各相關部門都會對其進行相關的入路培訓。在培訓時就明確地指出不允許工作人員在工作前飲酒，以防各種事故的發生。《鐵路技術規程》第390條規定，鐵路行車有關人員，接班前須充分休息，嚴禁飲酒，如有違反，立即停止其所承擔的任務。在《道路交通安全》中對飲酒處罰做了相應的規定。為保障員工的生命安全，杜絕酒后作業現象的發生，設計了一種基于STC89C52單片機的酒精檢測儀，可以在員工作業前對其進行酒精濃度檢測。
該酒精濃度檢測儀，以單片機最小系統和酒精傳感器為核心，具有聲光報警功能及LCD顯示功能，并采用匯編語言來實現其軟件功能，還可以通過改變其酒精濃度的檢測閾值，以適用于各種不同的工作場所。同時，該酒精濃度檢測儀還具有結構簡單、性能可靠、攜帶方便、功耗低等優點，能夠吸引較多的市場目光。
一、酒精檢測系統的總體結構設計
酒精檢測系統主要由單片機最小系統、液晶顯示模塊、電源模塊、蜂鳴器報警模塊、指示燈模塊、按鍵模塊、酒精氣體傳感器模塊以及模數轉換模塊組成。酒精傳感器采用電阻分壓的方法接在模數轉換芯片的通道1口。當酒精傳感器監測到空氣中酒精濃度時，通過單片機的運算處理，可以將酒精濃度在液晶顯示器上顯示出來。酒精濃度的報警閾值可以通過按鍵進行設置，當檢測到空氣中的酒精濃度超標時，蜂鳴器發出報警聲，指示燈開始閃爍。
二、酒精檢測系統主要硬件電路的設計
2.1單片機最小系統的設計
單片機最小系統在整個酒精檢測系統中起著統籌的作用，需要檢測鍵盤，溫度傳感器等各種參數，同時驅動液晶顯示相關參數。本文選用STC89C52單片機作為系統的主控芯片來設計單片機最小系統。主要由STC89C52單片機、復位電路、時鐘電路構成。
2.2 A/D模數轉換器的設計
傳感器傳輸?shù)拇蠖际沁B續變化的模擬量，模擬量經傳感器轉換成電信號后，需要A/D轉換將其變成數字信號才可以輸入到數字系統中進行處理和控制。本文選用的是ADC0832模數轉換器，它具有體積小，兼容性強，性價比高等優點。
2.3傳感器的設計
一般的氣體傳感器有半導體型氣體傳感器和電化學型氣體傳感器兩種。半導體型傳感器具有結構簡單，靈敏度高，動態性能好等優點。且半導體為敏感材料，容易實現傳感器智能化和集成化。故在本設計選用MQ-3半導體型酒精氣體傳感器。
2.4液晶顯示模塊的設計
在單片機中常用的液晶顯示屏通常有兩種，一種是LCD12864液晶顯示器，一種是LCD1602液晶顯示器。LCD1602是字符型液晶顯示器，其主控芯片是HD44780或其他兼容芯片。LCD12864液晶顯示器是一種圖形點陣顯示器，除了普通字符外，它還可以顯示圖像及漢字。本文主要是用來顯示酒精的濃度，LCD1602顯示屏完全能夠滿足使用的要求。
2.5聲光報警電路的設計
酒精檢測系統的報警電路由PNP型S8550三極管驅動。當單片機輸出的是低電平時，三極管導通，蜂鳴器發出警報，指示燈閃爍;當單片機輸出的是高電平時，三極管截止，蜂鳴器停止報警，指示燈熄滅。
三、酒精檢測系統程序流程設計與仿真分析
3.1程序流程設計
設計酒精檢測系統的程序流程為:先進行程序初始化，在程序初始化完成之后，對傳感器進行預熱。傳感器必須先預熱，因為MQ-3型半導體電阻式酒精傳感器在一段時間內沒有通電，再次打開電源時，傳感器無法立即正常收集酒精濃度信息，需要一段時間進行預熱。然后系統將會進入監控狀態，檢測空氣中的酒精濃度。酒精濃度信息經ADC0832轉換處理后，由單片機進行分析處理，在LCD1602液晶屏上顯示當前酒精濃度，超過設置酒精濃度時啟動報警。
3.2仿真分析
接下來開始對酒精檢測系統進行仿真分析。濃度范圍為10～1000ppm時，MQ-3酒精傳感器可把檢測到的酒精濃度值轉換為電壓信號，經過STC89C52單片機處理并將濃度通過LCD1602顯示出來。在仿真模擬酒精監測系統的過程中，可以通過滑動變阻器電路改變輸入值與設定閾值對比，若檢測值大于設定值時，則報警電路發出報警。

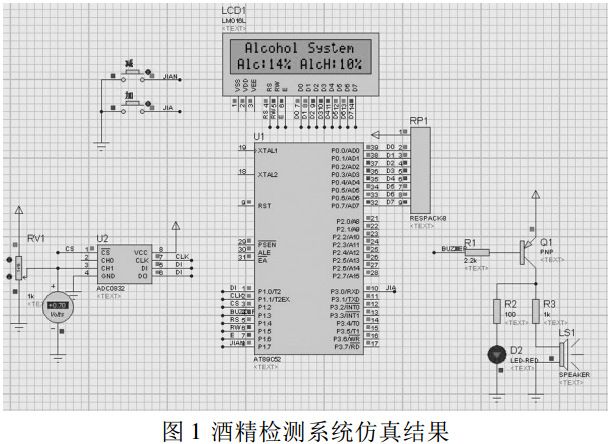

其仿真結果如圖1所示。在該仿真中將閾值設置為10%，檢測到酒精濃度為14%，系統發出警報聲，D2燈開始閃爍。
通過對該酒精檢測系統進行仿真分析，可以看出:本文所設計的酒精檢測系統在理論上是可以實現其報警功能的，基本達到設計的要求。
四、酒精檢測系統的實驗驗證
接下來對所設計的酒精檢測系統進行實驗驗證，觀察其能滿足正常使用的要求。

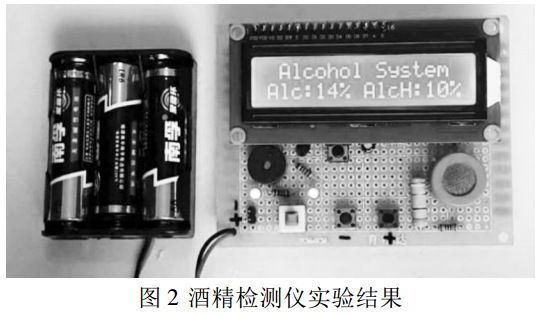

購買所需要的元器件，焊制出如圖2所示的酒精檢測儀。設置其酒精濃度報警閾值為10%，然后打開一瓶酒，將酒瓶靠近酒精檢測儀，酒精檢測儀檢測到空氣中的酒精濃度為14%，大于10%，蜂鳴器開始報警，指示燈開始閃爍。
通過實驗可以看出，當空氣中的酒精濃度超過所設定的閾值時，酒精檢測儀會進行聲光報警;當空氣中的酒精慢慢揮發低于10%后，報警結束。說明本文所設計的酒精檢測系統能夠滿足使用的要求。
總結
(1)通過分析酒精檢測系統的工作原理，對其總體結構與內部電路進行了詳細的設計，設計出了一個能夠滿足使用要求的酒精檢測儀。(2)對酒精檢測系統進行編程與仿真，發現當檢測到酒精濃度超過所設定的閾值時，會發生報警的現象，驗證了本文所設計的酒精檢測系統在理論上的正確性。(3)對所設計的酒精檢測儀進行實驗測試，當空氣中酒精濃度超標時，酒精檢測儀會發出聲光報警，說明本文所設計的酒精檢測儀具有使用價值，能夠用于鐵路工作人員上崗前的酒精濃度檢測。
